ZW型直連式軸聯式自吸無堵塞排污泵/污水泵結構圖
時間：2012/8/7 來源：浙江揚子江泵業有限公司

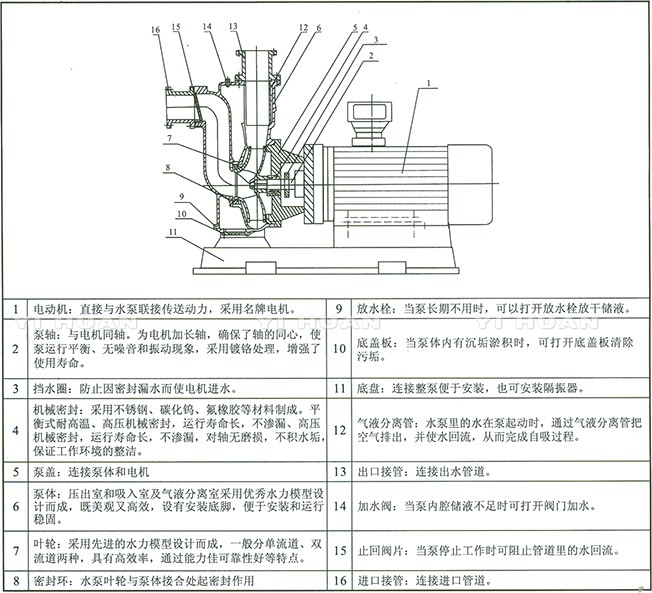

ZW型直連式(軸聯式)自吸無堵塞排污泵/污水泵結構圖：
ZW型軸聯式自吸無堵塞排污泵/污水泵結構圖：
|
序號 |
部件名稱 |
序號 |
部件名稱 |
 |
|
1 |
進口接管 |
5 |
葉輪 | |
|
2 |
進口單向閥 |
6 |
機械密封 | |
|
3 |
出水接管 |
7 |
軸承座 | |
|
4 |
泵體 |
8 |
泵軸 |
ZWL型直連式自吸無堵塞排污泵/污水泵結構圖：
